PLC란 무엇일까 자동화 시대 핵심 개념과 구조 이해하기

PLC란 무엇일까 자동화 시대 핵심 개념과 구조 이해하기

PLC(Programmable Logic Controller)는 산업 자동화 시스템의 '두뇌' 역할을 하는 프로그래밍 가능한 제어 장치입니다. 이 글에서는 PLC의 정의와 기본 개념, 동작 원리, 그리고 핵심 구조까지 자동화의 기초를 다지는 데 필요한 모든 정보를 A부터 Z까지 상세히 다룹니다. PLC를 이해하면 스마트 팩토리와 자동화 시대의 핵심을 파악할 수 있습니다.

PLC 정의: 산업 현장의 똑똑한 두뇌

PLC란 'Programmable Logic Controller'의 약자로, 우리말로는 '프로그래밍 가능한 논리 제어기'라고 부릅니다. 이름 그대로, 미리 작성된 프로그램(논리)에 따라 기계나 공정의 동작을 제어하는 장치를 의미합니다. "PLC는 산업 자동화의 핵심 장치로, 다양한 산업 현장에서 기계와 공정의 동작을 '두뇌'처럼 판단‧처리하는 역할을 합니다." 즉, 센서나 스위치 같은 입력 장치에서 신호를 받아, 설정된 프로그램에 따라 논리적으로 판단한 뒤, 모터나 램프 같은 출력 장치로 제어 신호를 보내는 디지털 컴퓨터 기반의 산업용 제어 장치입니다.



PLC는 왜 필요할까요? 릴레이 제어 방식과의 차이점

PLC가 등장하기 전에는 '릴레이(Relay)'라는 부품을 사용해 제어 회로를 만들었습니다. 하지만 릴레이 방식은 복잡한 제어를 구현하기 위해 수많은 전선과 부품이 필요했고, 한번 설치하면 로직을 변경하기가 매우 어려웠습니다. PLC는 이러한 한계를 극복하기 위해 개발되었습니다.



구분	PLC 제어 방식	기존 릴레이 제어 방식
제어 방식	소프트웨어 프로그램으로 논리 구현	물리적인 전선 연결(하드와이어링)로 논리 구현
유연성	프로그램 수정만으로 로직 변경이 매우 쉬움	로직 변경 시 전선과 부품을 모두 재작업해야 함
크기 및 공간	장치가 작고 배선이 단순해 공간 효율성이 높음	수많은 릴레이와 전선으로 인해 큰 제어반 공간 필요
신뢰성	반도체 소자를 사용해 수명이 길고 신뢰성이 높음	기계적 접점으로 인해 마모가 발생하고 수명이 짧음
유지보수	프로그램 모니터링으로 고장 진단이 쉽고 빠름	고장 원인을 찾기 위해 모든 배선을 일일이 확인해야 함
비용	초기 도입 비용은 높지만, 유지보수 및 변경 비용 저렴	초기 비용은 저렴할 수 있으나, 복잡한 시스템에서는 비용 급증



결론적으로 PLC란 산업 장치가 스스로 논리적인 판단과 제어를 수행하게 하는, 단순하지만 강력한 두뇌입니다. 이를 통해 사람의 실수를 줄이고 생산성과 품질을 획기적으로 향상시키는 핵심적인 역할을 수행합니다.

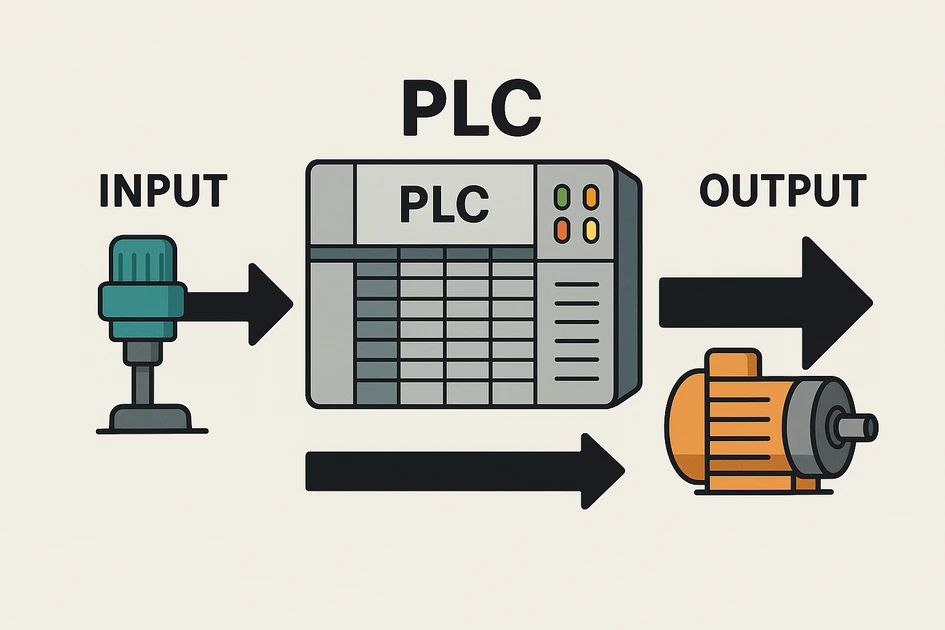

PLC 기본 개념: '입력-처리-출력' 핵심 동작 원리

그렇다면 PLC는 구체적으로 어떻게 동작할까요? PLC란 기본적으로 '입력 → 처리 → 출력' 이라는 정해진 사이클을 매우 빠른 속도로 반복하며 작동합니다. 이 단순하고 견고한 원리가 복잡한 공장 자동화를 가능하게 만듭니다.



• 1단계: 입력 (Input)
  PLC는 가장 먼저 현장의 상태를 파악합니다. 공작물의 위치를 감지하는 센서, 작업자가 누르는 버튼, 비상 정지 스위치 등 다양한 입력 장치로부터 신호를 받아들입니다. 이 신호들은 PLC의 입력 모듈을 통해 PLC가 이해할 수 있는 디지털 정보로 변환됩니다.
• 2단계: 처리 (Processing)
  입력된 정보는 PLC의 두뇌인 CPU로 전달됩니다. CPU는 메모리에 저장된 프로그램을 한 줄씩 순서대로 읽으며, 입력된 신호 값에 따라 어떤 동작을 수행할지 논리적으로 연산하고 판단합니다. 예를 들어 "A 센서가 켜지고 B 버튼이 눌리면, C 모터를 동작시켜라" 와 같은 명령을 처리하는 단계입니다.
• 3단계: 출력 (Output)
  CPU의 판단이 끝나면, 그 결과는 출력 모듈로 전달됩니다. 출력 모듈은 CPU의 명령을 실제 전기 신호로 바꿔 모터, 램프, 솔레노이드 밸브 등 외부 장치로 보냅니다. 이 신호를 받은 장치들은 비로소 정해진 동작을 수행하게 됩니다.





스캔 타임(Scan Time)과 프로그래밍 언어

PLC는 위 '입력-처리-출력'의 한 사이클을 스캔(Scan)이라고 부르며, 이 과정에 걸리는 아주 짧은 시간을 스캔 타임(Scan Time)이라고 합니다. 스캔 타임은 보통 수 밀리초(ms, 1/1000초) 단위로 매우 짧아, PLC가 실시간으로 현장 상황에 대응할 수 있게 해줍니다. 스캔 구조를 정확히 이해하는 것은 프로그램의 버그를 방지하고 사용자의 요구 사양을 충족시키는 데 매우 중요합니다.

이러한 제어 로직을 만드는 데는 주로 레더 다이어그램(Ladder Diagram, LD)이라는 프로그래밍 언어가 사용됩니다. 이는 전기 회로도와 매우 유사한 모양을 하고 있어, 전기 기술자들이 직관적으로 이해하고 쉽게 프로그래밍할 수 있다는 큰 장점을 가집니다.

PLC 구조: 자동화의 두뇌는 무엇으로 이루어져 있나?

PLC는 하나의 통으로 만들어진 일체형(블록형)과, 필요한 기능을 레고 블록처럼 조립해 사용하는 모듈형으로 나뉩니다. 소규모 시스템에는 일체형이, 복잡하고 확장이 필요한 대규모 시스템에는 모듈형이 주로 사용됩니다. PLC 구조는 어떤 형태이든 다음과 같은 핵심 구성 요소들로 이루어져 있습니다.





구분	모듈형 PLC	일체형 PLC
구조	CPU, 전원, 입출력 등 각 기능이 독립된 모듈로 분리	CPU, 전원, 일정 수의 입출력이 하나의 본체에 통합
장점	필요한 기능만 선택해 조합 가능, 확장성이 매우 뛰어남	가격이 저렴하고 크기가 작아 소규모 제어에 적합
단점	초기 구성 비용이 상대적으로 높고, 구조가 다소 복잡함	입출력 점수 확장에 한계가 있고, 기능 추가가 어려움



PLC의 기본 구성 요소는 다음과 같습니다.

• 1. CPU (Central Processing Unit): PLC의 두뇌입니다. 메모리에 저장된 프로그램을 해독하고 실행하며, 모든 논리 연산과 데이터 처리를 담당합니다. '입력-처리-출력' 사이클 전체를 총괄하는 가장 핵심적인 부분입니다.
• 2. 입력 모듈 (Input Module): 현장의 센서, 스위치 등으로부터 들어오는 외부 신호를 CPU가 이해할 수 있는 내부 디지털 신호로 변환해주는 역할을 합니다. 센서, 스위치, 버튼 등에서 들어오는 입력 신호를 PLC의 CPU가 처리할 수 있도록 바꿔주는 통역가와 같습니다.
• 3. 출력 모듈 (Output Module): CPU의 연산 결과를 실제 외부 장치를 움직이는 전기 신호로 변환하여 내보내는 역할을 합니다. 출력 방식에 따라 릴레이, 트랜지스터, SSR(무접점 릴레이) 등 다양한 종류가 있으며, 제어하려는 장치의 특성에 맞춰 선택해야 합니다.



출력 방식	릴레이 (Relay)	트랜지스터 (Transistor)	SSR (무접점 릴레이)
특징	기계적 접점, AC/DC 모두 사용 가능	반도체 스위치, DC 전용, 고속 응답	반도체 스위치, AC/DC 모두 가능, 초고속, 긴 수명
수명	접점 마모로 인해 수명이 짧음	반영구적	반영구적
응답 속도	느림	빠름	매우 빠름
주 사용처	범용 부하, 빈번하지 않은 개폐	고속 펄스 출력, 서보 모터 제어	히터 제어, 정밀 제어, 빈번한 개폐



• 4. 메모리 유닛 (Memory Unit): 제어 프로그램과 각종 데이터를 저장하는 기억 장치입니다. 사용자가 작성한 프로그램이 저장되는 '프로그램 메모리'와 입출력 상태 및 연산 결과가 저장되는 '데이터 메모리'로 나뉩니다.
• 5. 전원 공급 장치 (Power Supply): 사람의 심장처럼 PLC의 각 모듈에 안정적인 전력을 공급하여 시스템 전체가 안정적으로 동작할 수 있도록 합니다.
• 6. 통신 모듈 (Communication Module): 다른 PLC나 컴퓨터, HMI(Human Machine Interface) 화면 등 상위 시스템과 데이터를 주고받을 수 있도록 네트워크 연결을 담당하는 부분입니다.

결론: 스마트 팩토리의 핵심 동력, PLC의 미래

지금까지 우리는 PLC란 무엇이며, 그 정의와 기본 개념, 그리고 구조에 대해 자세히 알아보았습니다. PLC는 산업 자동화의 가장 기본적이면서도 핵심적인 중추 역할을 하는 장치임을 다시 한번 확인할 수 있었습니다.



미래의 산업 현장은 더욱 똑똑해질 것입니다. Industry 4.0과 스마트 팩토리 시대에서 PLC의 중요성은 더욱 커지고 있습니다. PLC는 단순히 기계를 제어하는 것을 넘어, 사물인터넷(IoT) 기술과 결합하여 현장의 데이터를 수집하고, 클라우드 및 인공지능(AI)과 연계하여 생산 공정을 최적화하는 핵심 데이터 게이트웨이 역할을 수행하고 있습니다. PLC와 IoT의 융합은 실시간 설비 모니터링과 예지 보전을 가능하게 하여, 제조 현장의 효율성을 극대화하는 열쇠가 될 것입니다.

이 글이 PLC에 대한 여러분의 궁금증을 해결하고, 더 나아가 복잡한 자동화 기술을 이해하는 튼튼한 출발점이 되기를 바랍니다.

자주 묻는 질문 (FAQ)

Q1: PLC란 무엇의 약자인가요? 그리고 어떤 역할을 하나요?

A: PLC는 'Programmable Logic Controller'의 약자로, 산업 현장에서 미리 작성된 프로그램에 따라 기계나 공정의 동작을 제어하는 '두뇌' 역할을 합니다. 센서 등에서 신호를 받아 모터나 램프 같은 장치를 제어합니다.

Q2: PLC 제어 방식이 기존 릴레이 방식보다 나은 점은 무엇인가요?

A: PLC는 소프트웨어로 제어 로직을 변경할 수 있어 유연성이 매우 높고, 장치가 작아 공간 효율적입니다. 또한, 반도체 소자를 사용해 신뢰성이 높고 고장 진단이 쉬워 유지보수가 용이합니다.

Q3: PLC의 핵심 동작 원리인 '스캔(Scan)'이란 무엇인가요?

A: 스캔은 PLC가 '입력 신호 수신 → 프로그램 처리 → 출력 신호 전송'의 과정을 한 번 순환하는 것을 의미합니다. 이 과정이 매우 빠른 속도(스캔 타임)로 반복되어 실시간 제어가 가능해집니다.
