현대 소프트웨어 개발에서 아키텍처 문서는 프로젝트의 성공을 좌우하는 핵심 요소입니다.

하지만 복잡한 시각적 도구들을 사용하여 다이어그램을 그리고 관리하는 것은 개발자들에게 큰 부담이 되고 있습니다.

Mermaid 다이어그램 자동화는 이러한 문제를 해결하는 혁신적인 접근 방식으로, 텍스트 기반의 마크다운 다이어그램을 통해 효율적인 아키텍처 문서 작성을 가능하게 합니다.

---

Mermaid란 무엇인가?

Mermaid는 JavaScript 기반의 다이어그램 및 차트 도구로, 마크다운과 유사한 텍스트 문법을 사용하여 다양한 다이어그램을 생성할 수 있습니다.

복잡한 그래픽 도구 없이도 코드처럼 작성할 수 있어 개발자들 사이에서 빠르게 인기를 얻고 있습니다.

Mermaid 공식 문서에 따르면, 현재 GitHub, GitLab, Notion 등 주요 플랫폼에서 네이티브 지원을 제공하고 있어 활용도가 매우 높습니다.

특히 아키텍처 문서 작성 시 버전 관리가 용이하고, 코드 리뷰 과정에서 다이어그램 변경사항을 추적할 수 있다는 장점이 있습니다.

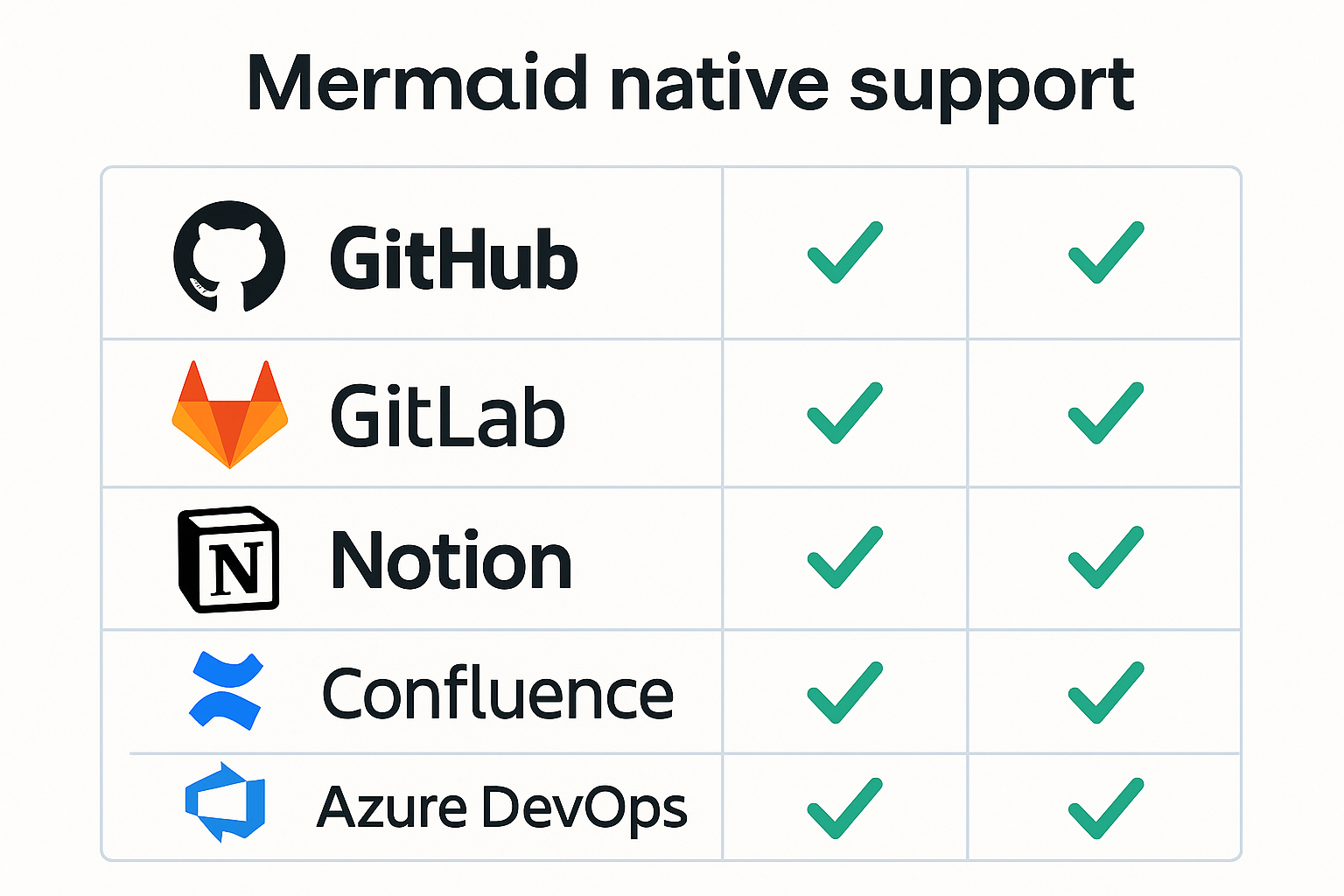

Mermaid 지원 플랫폼 비교 차트

---

Mermaid 다이어그램 자동화의 핵심 장점

버전 관리 시스템과의 완벽한 통합

기존의 그래픽 도구로 생성한 다이어그램은 바이너리 파일 형태로 저장되어 Git과 같은 버전 관리 시스템에서 변경사항을 추적하기 어려웠습니다.

하지만 mermaid 다이어그램 자동화를 통해 생성된 다이어그램은 순수 텍스트 파일로 관리되어 diff, merge, blame 등 모든 Git 기능을 완벽하게 활용할 수 있습니다.

협업 효율성 극대화

마크다운 다이어그램 방식은 팀 협업에서 탁월한 효과를 발휘합니다.

코드 리뷰 과정에서 다이어그램 변경사항을 한눈에 파악할 수 있으며, 주석을 통한 피드백도 자연스럽게 이루어집니다.

또한 개발자들이 익숙한 텍스트 에디터에서 바로 작업할 수 있어 별도의 학습 비용이 거의 없습니다.

유지보수 비용 절감

전통적인 다이어그램 도구들은 라이선스 비용과 툴 종속성 문제를 야기합니다.

Mermaid는 오픈소스 프로젝트로 무료로 사용할 수 있으며, 웹 브라우저만 있으면 어디서든 렌더링이 가능합니다.

Mermaid Live Editor를 통해 실시간으로 다이어그램을 확인하면서 작업할 수 있어 개발 생산성이 크게 향상됩니다.

---

아키텍처 다이어그램 유형별 활용법

반응형

시스템 아키텍처 다이어그램

마이크로서비스 아키텍처나 레이어드 아키텍처를 표현할 때 Mermaid의 graph 문법이 매우 유용합니다.

graph TB
    A[Client Application] --> B[API Gateway]
    B --> C[Authentication Service]
    B --> D[User Service]
    B --> E[Order Service]
    D --> F[(User Database)]
    E --> G[(Order Database)]
    E --> H[Payment Service]

이러한 방식으로 아키텍처 문서에 포함된 시스템 구성요소 간의 관계를 명확하게 표현할 수 있습니다.

복잡한 마이크로서비스 아키텍처 다이어그램

시퀀스 다이어그램으로 프로세스 플로우 표현

API 호출 순서나 비즈니스 프로세스 플로우를 문서화할 때는 시퀀스 다이어그램이 효과적입니다.

sequenceDiagram
    participant U as User
    participant A as API Gateway
    participant S as Service
    participant D as Database

    U->>A: Request
    A->>S: Forward Request
    S->>D: Query Data
    D-->>S: Return Data
    S-->>A: Response
    A-->>U: Final Response

상태 다이어그램을 통한 비즈니스 로직 시각화

복잡한 상태 전이가 있는 비즈니스 로직을 문서화할 때는 상태 다이어그램이 적합합니다.

애플리케이션의 라이프사이클이나 주문 처리 과정 등을 직관적으로 표현할 수 있어 아키텍처 문서의 가독성을 크게 향상시킵니다.

---

자동화 파이프라인 구축하기

728x90

CI/CD 파이프라인과의 통합

mermaid 다이어그램 자동화의 진정한 가치는 CI/CD 파이프라인과 통합될 때 발휘됩니다.

GitHub Actions나 GitLab CI를 활용하여 코드 변경 시 자동으로 다이어그램이 업데이트되도록 설정할 수 있습니다.

name: Generate Architecture Diagrams
on:
  push:
    paths:
      - 'docs/**/*.md'
jobs:
  generate-diagrams:
    runs-on: ubuntu-latest
    steps:
      - uses: actions/checkout@v2
      - name: Generate Mermaid Diagrams
        uses: mermaid-js/mermaid-cli@v1
        with:
          args: -i docs/architecture.md -o docs/architecture.png

문서 사이트 자동 배포

GitBook이나 Docusaurus와 같은 문서 생성 도구들은 Mermaid를 네이티브로 지원합니다.

이를 통해 마크다운 다이어그램이 포함된 아키텍처 문서를 자동으로 웹사이트로 배포할 수 있습니다.

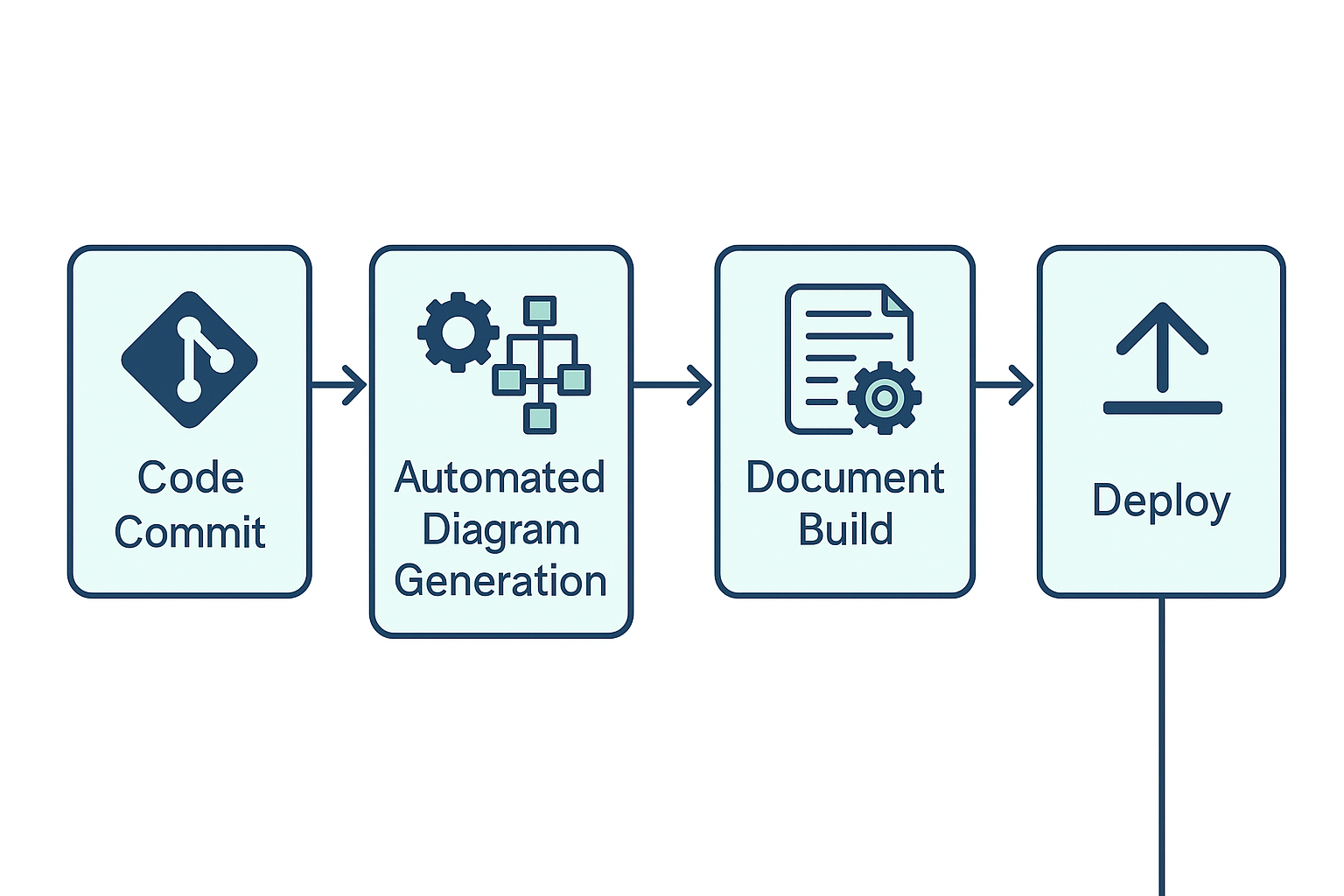

CI/CD 파이프라인을 통한 문서 자동화 플로우 다이어그램

---

실무에서의 베스트 프랙티스

컨벤션 및 스타일 가이드 수립

팀 내에서 일관된 아키텍처 문서 작성을 위해서는 Mermaid 다이어그램 작성 컨벤션을 수립해야 합니다.

노드 명명 규칙, 색상 사용 지침, 다이어그램 복잡도 제한 등을 정의하여 가독성을 높일 수 있습니다.

성능 최적화 고려사항

대규모 시스템의 mermaid 다이어그램 자동화를 구현할 때는 렌더링 성능을 고려해야 합니다.

너무 복잡한 다이어그램은 브라우저 성능에 영향을 줄 수 있으므로, 적절한 수준에서 다이어그램을 분할하는 것이 중요합니다.

접근성 및 반응형 디자인

생성된 다이어그램이 다양한 디바이스에서 올바르게 표시되도록 CSS 커스터마이징을 고려해야 합니다.

웹 접근성 가이드라인을 따라 색상 대비와 대체 텍스트를 적절히 설정하는 것도 중요합니다.

---

도구 및 플러그인 생태계

에디터 통합

Visual Studio Code, IntelliJ IDEA, Vim 등 주요 에디터들은 Mermaid 문법 하이라이팅과 실시간 미리보기를 지원하는 플러그인을 제공합니다.

이를 통해 마크다운 다이어그램 작성 시 즉시 결과를 확인할 수 있어 개발 효율성이 크게 향상됩니다.

API 및 라이브러리 활용

Mermaid는 JavaScript API를 제공하여 동적으로 다이어그램을 생성하고 조작할 수 있습니다.

이를 활용하면 데이터베이스나 모니터링 시스템의 실시간 데이터를 기반으로 아키텍처 문서를 자동으로 업데이트하는 시스템을 구축할 수 있습니다.

---

미래 전망 및 발전 방향

AI 기반 다이어그램 생성

최근 ChatGPT나 Claude와 같은 AI 모델들이 Mermaid 문법을 이해하고 생성할 수 있게 되면서,

자연어 요구사항을 바탕으로 자동으로 아키텍처 다이어그램을 생성하는 것이 가능해졌습니다.

이는 mermaid 다이어그램 자동화의 새로운 패러다임을 제시하고 있습니다.

클라우드 네이티브 환경과의 통합

Kubernetes, Docker, Terraform 등 클라우드 네이티브 도구들과의 통합이 활발하게 이루어지고 있습니다.

인프라 코드로부터 자동으로 마크다운 다이어그램을 생성하는 도구들이 등장하면서,

DevOps 워크플로우와의 연계성이 더욱 강화되고 있습니다.

---

결론

Mermaid 다이어그램 자동화는 현대 소프트웨어 개발에서 필수적인 아키텍처 문서 작성 방식으로 자리잡고 있습니다.

텍스트 기반의 마크다운 다이어그램 접근법은 버전 관리, 협업, 유지보수 측면에서 기존 방식 대비 압도적인 장점을 제공합니다.

특히 CI/CD 파이프라인과의 통합을 통해 문서와 코드의 동기화를 자동화할 수 있어, 항상 최신 상태의 아키텍처 문서를 유지할 수 있습니다.

앞으로 AI 기술의 발전과 클라우드 네이티브 환경과의 더욱 긴밀한 통합을 통해 mermaid 다이어그램 자동화는 소프트웨어 아키텍처 문서화의 표준이 될 것으로 전망됩니다.
