BGP 프로토콜 이해하기: 인터넷 라우팅의 핵심

BGP 프로토콜 이해하기: 인터넷 라우팅의 핵심



인터넷이 어떻게 전 세계적으로 연결되어 작동하는지 궁금하신가요?

그 답은 BGP(Border Gateway Protocol)라는 핵심 라우팅 프로토콜에 있습니다.

BGP는 인터넷의 백본을 형성하는 가장 중요한 프로토콜 중 하나로, 서로 다른 네트워크 간의 데이터 전송 경로를 결정하는 역할을 담당합니다.

---

BGP 프로토콜의 기본 개념과 정의

BGP(Border Gateway Protocol)는 인터넷 서비스 제공업체(ISP)와 대규모 조직 간의 라우팅 정보를 교환하는 표준 프로토콜입니다.

1989년에 처음 개발된 이후 현재 BGP-4 버전이 가장 널리 사용되고 있으며, RFC 4271에 정의되어 있습니다.

BGP는 경로 벡터(Path Vector) 프로토콜로 분류되며, 목적지까지의 최적 경로를 선택하기 위해 다양한 속성과 정책을 사용합니다.

특히 AS(Autonomous System) 간의 라우팅을 담당하여 '외부 게이트웨이 프로토콜(EGP)'이라고도 불립니다.

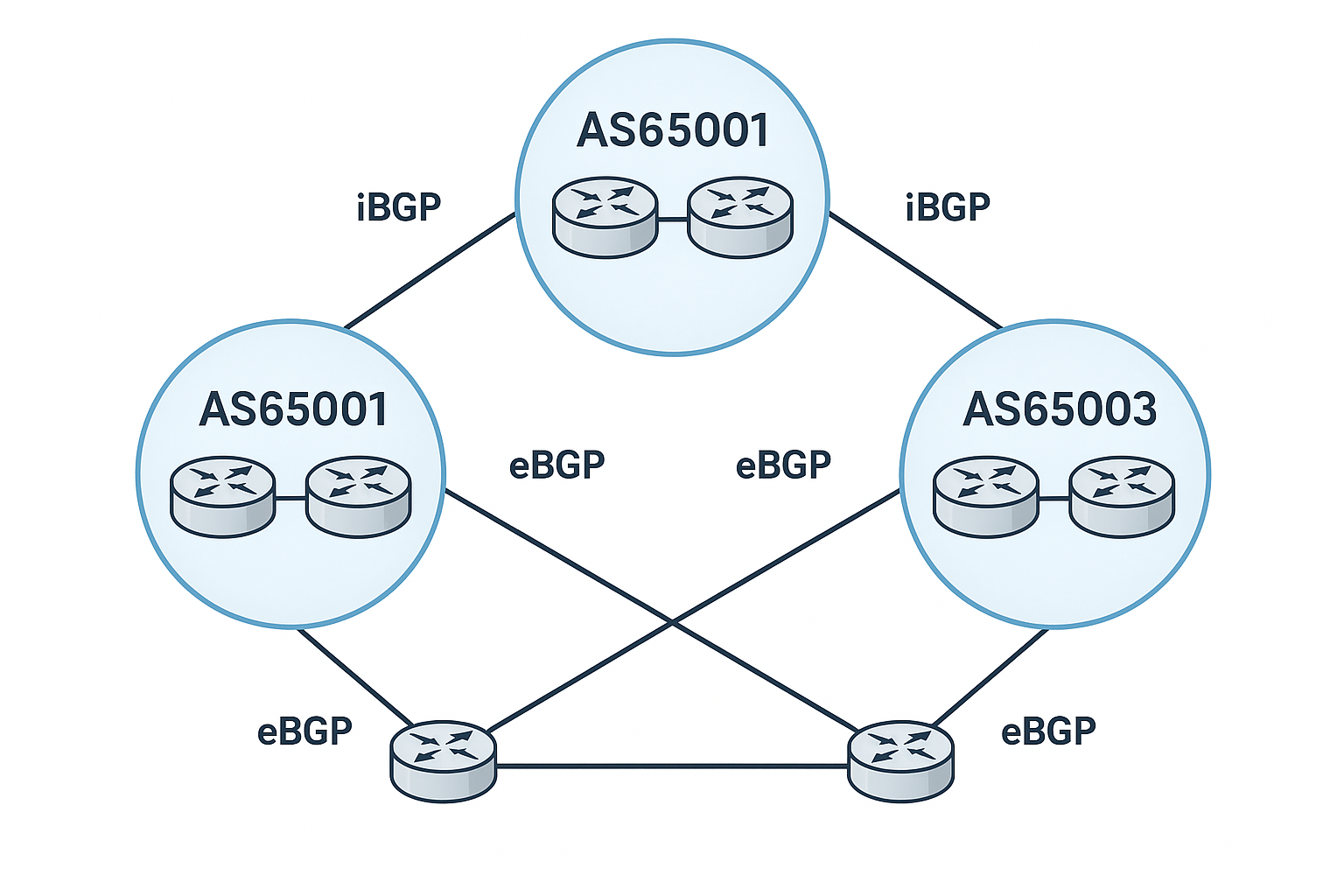

BGP 네트워크 구조도

---

AS(Autonomous System)의 이해와 BGP에서의 역할

AS는 단일 관리 도메인 하에서 공통된 라우팅 정책을 가진 네트워크들의 집합입니다.

각 AS는 고유한 AS 번호(ASN)를 할당받으며, 이는 IANA(Internet Assigned Numbers Authority)에서 관리됩니다.

AS 번호는 16비트(1-65535)와 32비트(1-4294967295) 형태로 구분되며, 65536 이상의 번호는 4바이트 AS 번호로 표현됩니다.

BGP에서 AS는 다음과 같이 분류됩니다:

• Transit AS: 다른 AS들 간의 트래픽을 중계하는 역할
• Stub AS: 하나의 상위 AS에만 연결된 말단 네트워크
• Multi-homed AS: 여러 상위 AS에 연결되어 있지만 중계 역할은 하지 않는 네트워크

AS 간의 관계는 피어링(Peering)과 트랜짓(Transit) 관계로 구분되며, 이는 BGP 라우팅 정책 결정에 중요한 영향을 미칩니다.

---

BGP 라우팅 테이블과 경로 속성 분석

BGP 라우팅 테이블은 목적지 네트워크에 대한 다양한 경로 정보를 저장합니다.

각 경로는 여러 속성(Attribute)을 가지며, 이 속성들은 최적 경로 선택 과정에서 중요한 판단 기준이 됩니다.

주요 BGP 경로 속성

Well-known Mandatory 속성:

• ORIGIN: 경로의 출처 정보 (IGP, EGP, INCOMPLETE)
• AS_PATH: 목적지까지의 AS 경로 리스트
• NEXT_HOP: 다음 홉 라우터의 IP 주소

Well-known Discretionary 속성:

• LOCAL_PREF: 로컬 선호도 (높을수록 우선)
• ATOMIC_AGGREGATE: 경로 집약 여부 표시

Optional 속성:

• MED (Multi-Exit Discriminator): 다중 출구 판별자
• COMMUNITY: 라우팅 정책 적용을 위한 태그

# BGP 라우팅 테이블 확인 예시 (Cisco IOS)
Router# show ip bgp
BGP table version is 15, local router ID is 192.168.1.1
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
              r RIB-failure, S Stale, m multipath, b backup-path, x best-external

Network          Next Hop            Metric LocPrf Weight Path
*> 10.0.0.0/8     192.168.1.2              0         0 65001 i
*  172.16.0.0/12  192.168.1.3              0         0 65002 65003 i
*> 192.168.0.0/16 0.0.0.0                  0         32768 i

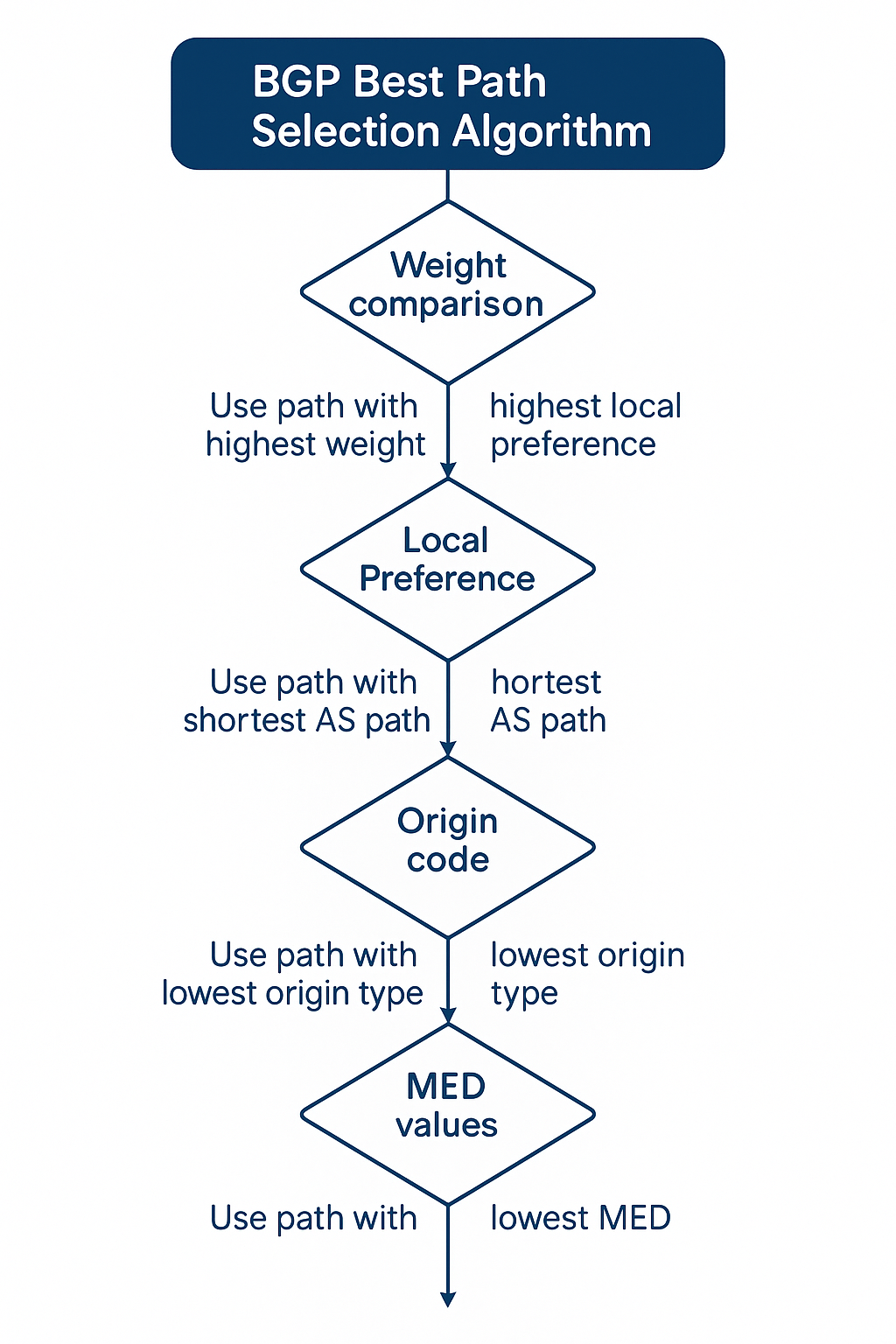

BGP 속성과 경로 선택 과정 다이어그램

---

BGP 최적 경로 선택 알고리즘 상세 분석

BGP는 복잡한 알고리즘을 통해 최적 경로를 선택합니다.

이 과정은 다음과 같은 순서로 진행됩니다:

1. Weight 비교 (Cisco 전용): 가장 높은 Weight 값 선택
2. Local Preference: 높은 값 우선 선택
3. 로컬 발생 경로: 로컬에서 발생한 경로 우선
4. AS Path 길이: 짧은 AS Path 우선
5. Origin Code: IGP > EGP > Incomplete 순서
6. MED 값: 낮은 값 우선 (동일 AS에서 온 경로만 비교)
7. eBGP vs iBGP: eBGP 경로 우선
8. IGP Metric: 낮은 IGP 메트릭 값 우선
9. Router ID: 낮은 Router ID 우선

실제 환경에서의 BGP 경로 선택 시나리오

# 경로 선택 과정 예시
Router A receives two paths to 203.0.113.0/24:
Path 1: AS_PATH: 65001 65002 65003, LOCAL_PREF: 100, MED: 50
Path 2: AS_PATH: 65004 65005, LOCAL_PREF: 100, MED: 30

# LOCAL_PREF가 동일하므로 AS_PATH 길이 비교
# Path 2가 더 짧은 AS_PATH를 가지므로 선택됨

이러한 선택 과정은 BGP Best Path Selection Algorithm에 자세히 설명되어 있습니다.

---

eBGP와 iBGP의 차이점과 구현 방법

BGP는 운영 환경에 따라 eBGP(External BGP)와 iBGP(Internal BGP)로 구분됩니다.

eBGP (External BGP)

eBGP는 서로 다른 AS 간의 라우팅 정보 교환에 사용됩니다.

일반적으로 직접 연결된 네트워크에서 동작하며, TTL 값이 1로 설정됩니다.

# eBGP 설정 예시 (Cisco IOS)
router bgp 65001
 neighbor 203.0.113.1 remote-as 65002
 neighbor 203.0.113.1 ebgp-multihop 2
 network 192.168.1.0 mask 255.255.255.0

iBGP (Internal BGP)

iBGP는 동일한 AS 내에서 BGP 정보를 전파하는 데 사용됩니다.

iBGP 세션은 물리적으로 직접 연결되지 않은 라우터 간에도 설정할 수 있으며, IGP를 통해 연결성을 확보합니다.

# iBGP 설정 예시
router bgp 65001
 neighbor 10.0.0.2 remote-as 65001
 neighbor 10.0.0.2 update-source Loopback0
 neighbor 10.0.0.2 next-hop-self

iBGP Full Mesh와 Route Reflector

iBGP 환경에서는 루프 방지를 위해 iBGP 피어로부터 받은 경로를 다른 iBGP 피어에게 전달하지 않습니다.

따라서 모든 iBGP 라우터가 서로 연결되는 Full Mesh 구조가 필요하지만, 라우터 수가 증가하면 관리가 복잡해집니다.

이를 해결하기 위해 Route Reflector나 AS Confederations 기법을 사용합니다.

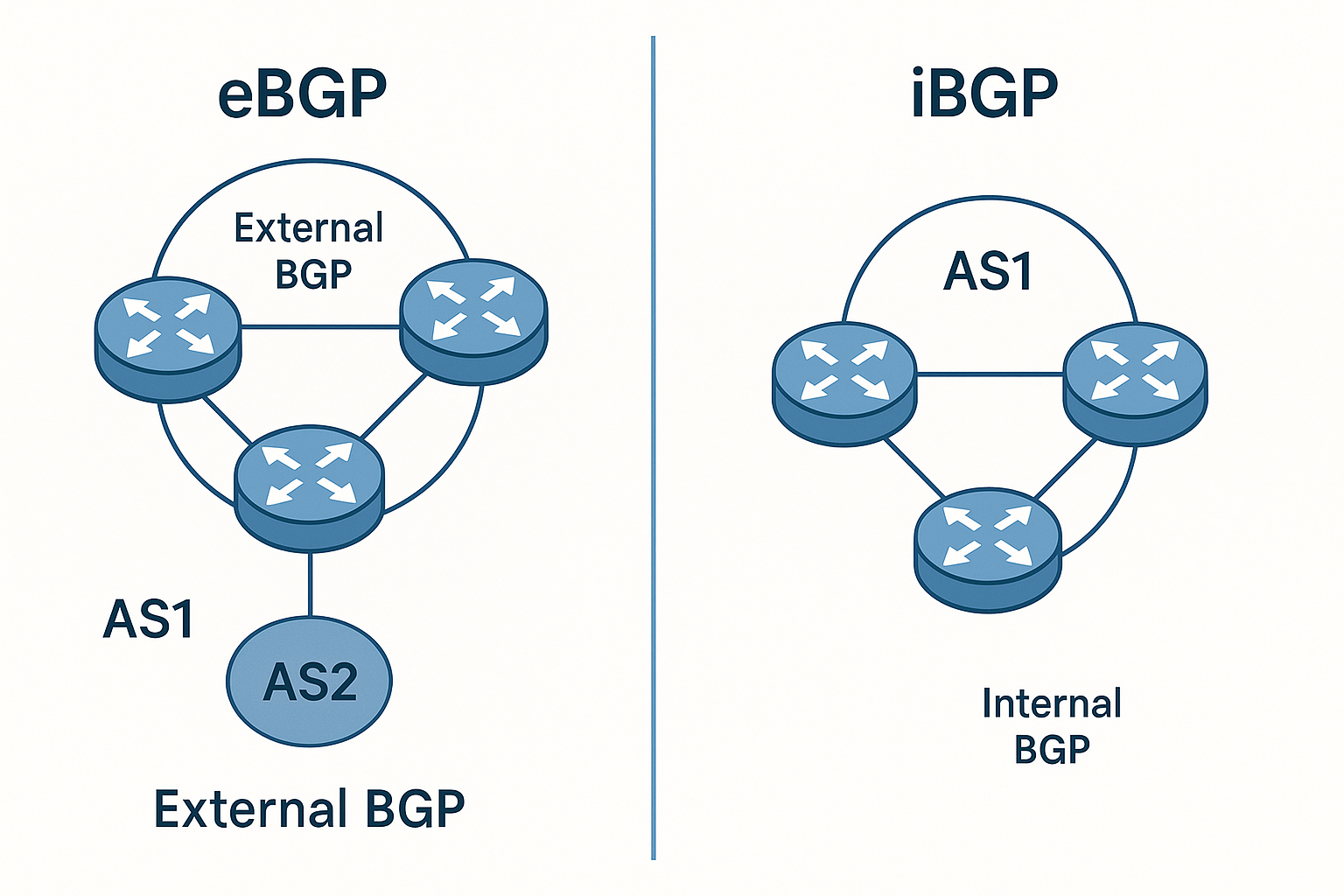

eBGP vs iBGP 네트워크 토폴로지

---

BGP 메시지 타입과 세션 관리

BGP는 TCP 포트 179를 사용하여 안정적인 연결을 보장하며, 다음과 같은 메시지 타입을 사용합니다:

BGP 메시지 타입 상세 분석

1. OPEN 메시지: BGP 세션 초기화
   • BGP 버전, AS 번호, Hold Time, BGP Identifier 포함
   • Optional Parameters를 통한 확장 기능 협상
2. UPDATE 메시지: 라우팅 정보 교환
   • Withdrawn Routes: 철회된 경로 정보
   • Path Attributes: 경로 속성 정보
   • Network Layer Reachability Information (NLRI): 도달 가능한 네트워크 정보
3. NOTIFICATION 메시지: 오류 발생 시 전송
   • Error Code와 Error Subcode로 구체적인 오류 정보 제공
   • 세션 종료 후 재연결 필요
4. KEEPALIVE 메시지: 세션 유지
   • Hold Time의 1/3 간격으로 전송
   • 19바이트 고정 크기

BGP 세션 상태 관리

BGP 세션은 다음과 같은 상태를 가집니다:

• Idle: 초기 상태, 연결 시도 대기
• Connect: TCP 연결 시도 중
• Active: TCP 연결 재시도 중
• OpenSent: OPEN 메시지 전송 후 응답 대기
• OpenConfirm: OPEN 메시지 수신 후 KEEPALIVE 대기
• Established: 정상적인 BGP 세션 상태

# BGP 세션 상태 확인
Router# show ip bgp summary
BGP router identifier 192.168.1.1, local AS number 65001
BGP table version is 15, main routing table version 15
14 network entries using 1904 bytes of memory

Neighbor        V    AS MsgRcvd MsgSent   TblVer  InQ OutQ Up/Down  State/PfxRcd
203.0.113.1     4 65002    1234    1235       15    0    0 1d2h           12

---

BGP 보안 취약점과 보안 강화 방법

BGP는 초기 설계 시 보안이 주요 고려사항이 아니었기 때문에 여러 보안 취약점을 가지고 있습니다.

주요 BGP 보안 위협

1. BGP 하이재킹: 악의적인 AS가 타 조직의 IP 주소 블록을 광고
2. 경로 누출: 의도하지 않은 경로 정보 전파
3. 중간자 공격: BGP 세션 가로채기
4. DoS 공격: 대량의 BGP 업데이트를 통한 시스템 과부하

BGP 보안 강화 방안

1. BGP Authentication

# MD5 인증 설정 예시
router bgp 65001
 neighbor 203.0.113.1 password cisco123
 neighbor 203.0.113.1 remote-as 65002



2. Prefix Filtering

# 프리픽스 필터링 설정
ip prefix-list CUSTOMER-IN seq 10 permit 198.51.100.0/24
ip prefix-list CUSTOMER-IN seq 20 deny 0.0.0.0/0 le 32

router bgp 65001
 neighbor 203.0.113.1 prefix-list CUSTOMER-IN in



3. AS Path Filtering

# AS Path 필터링
ip as-path access-list 10 permit ^65002$
ip as-path access-list 10 deny .*

router bgp 65001
 neighbor 203.0.113.1 filter-list 10 in



4. RPKI (Resource Public Key Infrastructure)

RPKI는 BGP 보안을 위한 가장 효과적인 솔루션 중 하나입니다.

RPKI 표준 문서에 따르면, ROA(Route Origin Authorization)를 통해 특정 AS가 특정 프리픽스를 광고할 권한이 있는지 검증할 수 있습니다.

---

BGP 최적화와 성능 튜닝 방법

대규모 네트워크에서 BGP 성능을 최적화하는 것은 매우 중요합니다.

BGP 컨버전스 시간 최적화

1. BGP Fast Fallover

# 직접 연결된 링크 장애 시 즉시 세션 리셋
router bgp 65001
 bgp fast-external-fallover



2. BGP Scanner Interval 조정

# BGP 스캐너 간격 조정 (기본값: 60초)
router bgp 65001
 bgp scan-time 30



3. BGP Dampening 설정

# 경로 플래핑 억제
router bgp 65001
 bgp dampening 15 750 2000 60

메모리 및 CPU 최적화

1. BGP Table 크기 제한

# 최대 프리픽스 수 제한
router bgp 65001
 neighbor 203.0.113.1 maximum-prefix 1000 75 warning-only



2. BGP Update Group 최적화

# 업데이트 그룹 확인
Router# show ip bgp update-group



3. BGP Soft Reconfiguration

# 소프트 리컨피규레이션 설정
router bgp 65001
 neighbor 203.0.113.1 soft-reconfiguration inbound

---

BGP 모니터링과 트러블슈팅 실전 가이드

효과적인 BGP 운영을 위해서는 지속적인 모니터링과 신속한 문제 해결이 필요합니다.

BGP 모니터링 도구와 명령어

1. 실시간 BGP 상태 모니터링

# BGP 라우팅 테이블 모니터링
Router# show ip bgp | include 0.0.0.0
Router# show ip bgp neighbors
Router# show ip bgp summary

# BGP 세션 플래핑 확인
Router# show ip bgp neighbors 203.0.113.1 | include state changes



2. BGP 경로 분석

# 특정 네트워크의 BGP 경로 분석
Router# show ip bgp 203.0.113.0/24
Router# show ip route 203.0.113.0 255.255.255.0 longer-prefixes



3. BGP 디버깅

# BGP 디버깅 (운영 환경에서 주의해서 사용)
Router# debug ip bgp updates
Router# debug ip bgp events

일반적인 BGP 문제와 해결 방법

1. BGP 세션이 Established 상태로 전환되지 않는 경우

• TCP 연결성 확인 (telnet router_ip 179)
• AS 번호 불일치 확인
• 인증 설정 확인

2. 경로가 Best Path로 선택되지 않는 경우

# BGP 경로 선택 과정 분석
Router# show ip bgp 203.0.113.0/24 bestpath



3. BGP 컨버전스 지연 문제

• Hold Time 및 Keepalive 간격 조정
• Fast External Fallover 설정 확인
• Route Reflector Client 설정 검토

---

BGP 실무 구현 시나리오와 베스트 프랙티스

실제 기업 환경에서 BGP를 구현할 때 고려해야 할 사항들을 정리했습니다.

기업 네트워크 BGP 구현 사례

시나리오: 다중 ISP 연결을 통한 인터넷 접속 이중화

# Primary ISP 설정 (AS 65001)
router bgp 65100
 network 203.0.113.0 mask 255.255.255.0
 neighbor 203.0.113.1 remote-as 65001
 neighbor 203.0.113.1 route-map PRIMARY-OUT out

# Secondary ISP 설정 (AS 65002)
 neighbor 198.51.100.1 remote-as 65002
 neighbor 198.51.100.1 route-map SECONDARY-OUT out

# 로드밸런싱을 위한 Route Map 설정
route-map PRIMARY-OUT permit 10
 set as-path prepend 65100
route-map SECONDARY-OUT permit 10
 set as-path prepend 65100 65100

BGP 운영 베스트 프랙티스

1. 필터링 정책 수립

• Bogon 필터링 (Team Cymru Bogon 필터)
• Customer/Provider/Peer 별 정책 차별화
• Maximum Prefix 제한 설정

2. 경로 정책 최적화

• Local Preference를 통한 Outbound 트래픽 제어
• MED 값을 통한 Inbound 트래픽 제어
• Community 속성 활용

3. 장애 대응 체계

• BGP 세션 모니터링 자동화
• 경로 변경 알림 시스템 구축
• 백업 경로 준비

---

BGP와 다른 라우팅 프로토콜의 연동

BGP는 다른 라우팅 프로토콜과 함께 사용되어 완전한 네트워크 라우팅 솔루션을 제공합니다.

BGP와 IGP 연동

OSPF와 BGP 연동

# OSPF 경로를 BGP로 재분배
router bgp 65001
 redistribute ospf 1 route-map OSPF-TO-BGP

# BGP 경로를 OSPF로 재분배
router ospf 1
 redistribute bgp 65001 subnets route-map BGP-TO-OSPF



IS-IS와 BGP 연동

# IS-IS 경로를 BGP로 재분배
router bgp 65001
 redistribute isis level-2 route-map ISIS-TO-BGP

MPLS VPN 환경에서의 BGP

MPLS VPN 환경에서는 MP-BGP(Multi-Protocol BGP)를 사용하여 VPN 라우팅 정보를 전달합니다.

# MP-BGP VPNv4 설정
router bgp 65001
 address-family vpnv4
  neighbor 10.0.0.2 activate
  neighbor 10.0.0.2 send-community extended

이러한 고급 기능들은 MPLS VPN 구축 가이드에서 자세히 다루고 있습니다.

---

클라우드 환경에서의 BGP 활용

최근 클라우드 컴퓨팅의 확산으로 BGP의 활용 범위가 더욱 넓어지고 있습니다.

AWS에서의 BGP 활용

AWS Direct Connect

# AWS Direct Connect BGP 설정
router bgp 65001
 neighbor 169.254.1.1 remote-as 7224
 network 203.0.113.0 mask 255.255.255.0

AWS Transit Gateway는 여러 VPC와 온프레미스 네트워크를 연결할 때 BGP를 사용합니다.

멀티클라우드 환경에서의 BGP

여러 클라우드 제공업체를 동시에 사용하는 멀티클라우드 환경에서 BGP는 중요한 역할을 합니다:

• 로드 밸런싱: 트래픽을 여러 클라우드로 분산
• 장애 복구: 특정 클라우드 장애 시 자동 우회
• 비용 최적화: 트래픽 비용을 고려한 경로 선택

---

BGP 미래 발전 방향과 새로운 기술

BGP는 인터넷의 성장과 함께 지속적으로 발전하고 있습니다.

Segment Routing과 BGP

Segment Routing은 네트워크 경로를 더욱 세밀하게 제어할 수 있는 새로운 기술입니다.

BGP-LS(Link State)를 통해 네트워크 토폴로지 정보를 중앙 컨트롤러에 전달하고, 이를 바탕으로 최적의 경로를 계산합니다.

BGP Flowspec

BGP Flowspec은 DDoS 공격이나 원치 않는 트래픽을 차단하기 위한 기술입니다.

RFC 5575에 정의된 이 기술은 BGP를 통해 트래픽 필터링 규칙을 전파합니다.

BGP와 SDN 통합

Software-Defined Networking (SDN) 환경에서 BGP는 중앙 집중식 컨트롤러와 연동하여 더욱 지능적인 라우팅 결정을 내릴 수 있습니다.

---

결론

BGP는 인터넷의 핵심 인프라를 담당하는 가장 중요한 라우팅 프로토콜입니다.

복잡한 알고리즘과 다양한 속성을 통해 최적의 경로를 선택하며, 대규모 네트워크 환경에서 안정적인 연결성을 제공합니다.

BGP의 이해는 네트워크 엔지니어에게 필수적인 지식이며, 지속적인 학습과 실습을 통해 전문성을 키워나가야 합니다.

클라우드 컴퓨팅과 SDN의 발전과 함께 BGP의 역할은 더욱 중요해지고 있으며, 새로운 기술과의 융합을 통해 더욱 발전된 네트워크 환경을 만들어가고 있습니다.

---
