[시퀀스다이어그램] 무료로 시퀀스 다이어그램 그리는 사이트

무료로 시퀀스 다이어그램을 그리는 유용한 사이트를 알게 되었다



https://www.websequencediagrams.com/

WebSequenceDiagrams - Draw sequence diagrams online in seconds





예제로 작성 해본 코드다

title 글 등록 시퀀스

User -> Controller: 글 등록 요청
note right of Controller:
    예시 request

    POST {url}/posts
    {
        "isAdmin" : true,
        "title" : "abc",
        "contents" : "게시글 내용",
        "createDate" : "2024-01-13 12:24:13",
        "viewCount" : 1,
        "categoryId" : 23,
        "userId" : 1234
    }
end note

Controller -> Service: userDTO 매핑
Service -> Validation: 유효성 검사(필드 유효성, 로그인 유무 등)
Validation --> Service:
Service -> DAO: DB 요청을 위해 매핑,예외처리
DAO -> DB: 쿼리로 DB 접근
DB --> DAO:
DAO --> Service:
Service --> Controller:
Controller --> User:

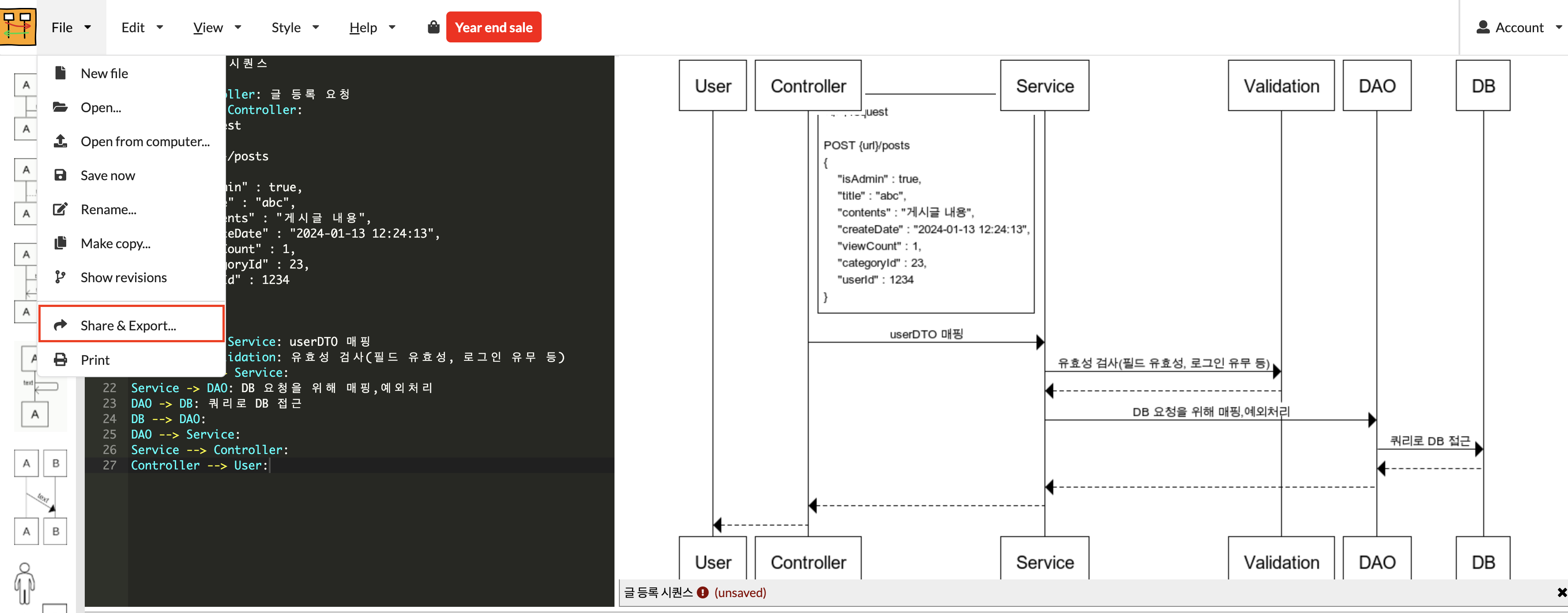

사이트에 들어간 다음에 코드를 복사 붙여넣기해서 한번 해보길 바란다

Share&Export 를 누르면 공유 및 다운로드가 가능하다.



아래는 문법에 관련된 레퍼런스다

https://www.websequencediagrams.com/examples.html
